USB线缆与音视频线 核心线材详解与功能对比

在日常的数码生活中，USB线和音视频线是我们连接设备、传输数据和信号的常见工具。它们外观相似，但内部结构和功能却有本质区别。下面将分别解析USB线和常见音视频线（以RCA和HDMI为例）的线芯构成及其核心作用。

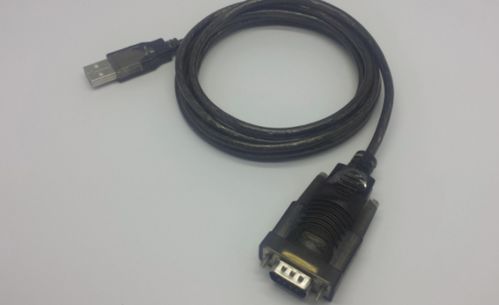

USB线：数据与电力传输的双重载体

标准的USB 2.0连接线通常内部包含4根导线，它们被包裹在绝缘层和屏蔽层内：

1. VCC (电源正极，通常为红色)：负责从主机（如电脑、充电器）向设备（如U盘、手机）提供+5V的直流电源。这是设备充电和运行的能量来源。
2. Data- (数据负，通常为白色)：与Data+线构成一对差分信号线，共同负责数据的传输。这种差分传输方式能有效抵抗外界电磁干扰，保证数据稳定。
3. Data+ (数据正，通常为绿色)：与Data-配对，进行高速数据通信。USB 2.0的理论速率可达480 Mbps。
4. GND (接地，通常为黑色)：提供电路的公共接地参考点，与VCC构成完整的供电回路，同时也是信号屏蔽的重要组成部分。

随着技术发展，USB 3.0及以上版本的线缆为了支持超高速（5 Gbps起）数据传输，在内部增加了更多的差分信号对，线芯数量增至8根或9根，但其核心的供电（VCC/GND）和基础数据传输（D+/D-）原理保持不变。

音视频线：专注于模拟与数字信号的传输

音视频线种类繁多，设计目标纯粹是传输高质量的音频和视频信号，通常不具备供电能力。以下是两种经典类型的解析：

1. RCA复合音视频线（俗称“莲花线”）
- 线芯构成：标准的一组音频线包含左（白）、右（红） 两个声道。若加上黄色头的视频线，则共3根。

• 功能作用：

• 音频线（白、红）：每根线中心为一根信号导体，外围是接地屏蔽层。它们传输的是模拟音频信号，直接将声音的电流波形从输出设备传至输入设备（如功放、音箱）。

• 视频线（黄）：结构类似，专门传输复合视频模拟信号，将亮度、色彩和同步信号混合在一根线中传输。

• 特点：结构简单，易受干扰，适合短距离、对画质要求不极高的场景。

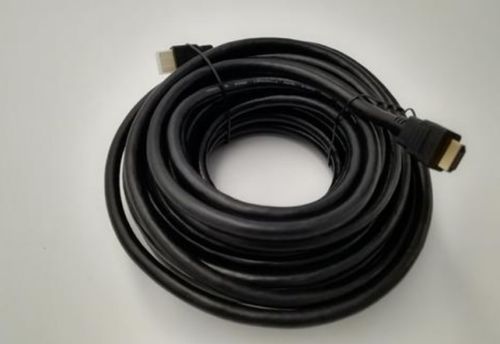

2. HDMI高清多媒体线
- 线芯构成：内部结构非常复杂，一个标准HDMI线缆包含19根甚至更多的独立导线。

• 核心功能分组：

• TMDS通道（3对差分线）：这是HDMI的核心，负责传输数字化的视频和音频数据。视频以未经压缩的像素数据流形式传输，音频则被嵌入其中。

• DDC通道：用于传输EDID信息，让播放设备（如电脑）自动识别显示设备（如电视）的最佳分辨率等参数。

• CEC通道：实现单一遥控器控制多台联动设备。

• +5V电源线和热插拔检测线：为线缆连接的设备提供小电流识别信号，但不用于主要供电。

• 特点：全数字化传输，抗干扰能力强，能同时传输高清视频、多声道音频和控制信号，是当前高清影音的主流接口。

核心区别

• 根本目的：USB线是通用串行总线，核心是双向数据通信与供电；音视频线是专用信号通道，核心是高质量、保真地单向传输音视频信号。
• 信号类型：USB传输的是经过编码的数字数据包；传统RCA线传输模拟信号；HDMI则传输数字音视频流。
• 供电能力：USB线具备显著的供电能力（尤其是充电线）；音视频线通常不负责供电（HDMI的+5V引脚功率很小，仅用于识别）。

理解这些线缆内部的“脉络”及其职责，能帮助我们在连接设备时做出正确选择，避免混淆，并更好地理解设备间通信与协作的基本原理。
